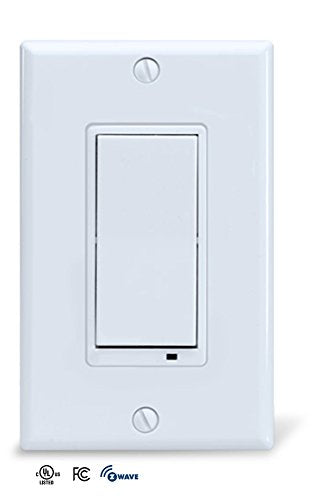

Évoluer l'interrupteur binaire à 3 voies sans fil LSM-15 à ondes Z-15

L'interrupteur binaire mural LSM-15 est un composant du système de contrôle d'éclairage EVOLVE. L'inclusion de ce commutateur sur un réseau d'ondes Z permet un contrôle d'activation à distance des charges connectées et est compatible avec les systèmes de sécurité des ondes Z. Il peut être utilisé sur n'importe quel type de 120 ACC ou de type bulbe, avec une limite 15A.
Cet commutateur binaire mural est conçu pour fonctionner avec d'autres appareils compatibles EVOLVE. Les nœuds d'évolution d'autres types peuvent être inclus dans le réseau et agiront également comme répéteurs pour augmenter la plage du réseau. L'interrupteur dispose également d'une bague de garniture remplaçable disponible en couleurs assorties.
Dans le cadre d'un réseau Z-Wave, le LSM-15 agira également comme un répéteur sans fil pour s'assurer que les commandes destinées à un autre appareil du réseau sont reçues. Ceci est utile lorsque l'appareil serait autrement hors de la plage radio du contrôleur sans fil.

Caractéristiques:
 Networks pris en charge: Z-Wave - Signal (fréquence) 908,42 MHz
 Range: jusqu'à 130 pieds de vue
 Power: 120 VAC
 Dimensions: 4,5 "h x 2,75" W x 1,75 "D
 Poids: 0,29 lbs

Câblage
Le LSM-15 est câblé de la même manière qu'un commutateur numérique conventionnel - il nécessite un minimum de 3 fils pour fonctionner:
 Black - représente l'entrée de ligne, 120VAC
 White représente le neutre
«Blue représente la charge (jambe de commutation)
L'interrupteur a également un fil vert qui sert de sol.
