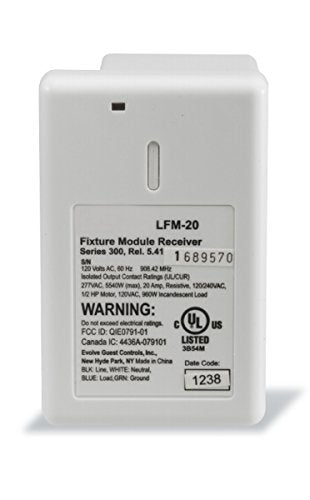

EVOLVE COMPOSANT MODULE DE CONTACT DE CONTACT DE CONTACT ISOLEM

Le module de fixation de contact isolé Evolve est un composant du système de commande d'éclairage d'évolution et peut gérer des charges allant jusqu'à 277 V. L'appareil peut être facilement monté dans une boîte électrique unique ou multi-gang dans n'importe quel environnement existant et est compatible avec les systèmes de sécurité des ondes Z. L'inclusion de ce module sur un réseau d'ondes Z permet un contrôle d'activation / désactivation de la charge connectée et il est entièrement capable de scène.
Ce module de luminaire de contact isolé est conçu pour fonctionner avec d'autres périphériques compatibles EVOLVE. Les nœuds d'évolution d'autres types peuvent être inclus dans le réseau et agiront également comme répéteurs pour augmenter la plage du réseau.
Dans le cadre d'un réseau Z-Wave, le LFM-20 agira également comme un répéteur sans fil pour s'assurer que les commandes destinées à un autre appareil du réseau sont reçues. Ceci est utile lorsque l'appareil serait autrement hors de la plage radio du contrôleur sans fil.
Il n'y a pas d'assemblages réparables sur le terrain sur cette unité. Si un service est nécessaire, l'unité doit être retournée lors de l'achat.

Caractéristiques:
 Networks pris en charge: Signal Z-Wave â (fréquence) 908,42 MHz Â: jusqu'à 100 pieds de vue entre le contrôleur sans fil et / ou le module d'évolution le plus proche
 Power: 120 VAC, 60 Hz
 Dimensions: 3 H x 1,875 W x 1,5 D
 Poids: 0,28 lb.

Câblage
Le LFM-20 est câblé comme suit:
 Black - représente l'entrée de ligne, 120VAC
 White représente le neutre. Le LFM-20 et la charge doivent partager le même neutre.
 Blue 1 (soit Blue Wire) â 24 V 277 V Entrée pour commutation de charge
 Blue 2 (soit Blue Wire) â 24 V 277 V pour commutation de charge
