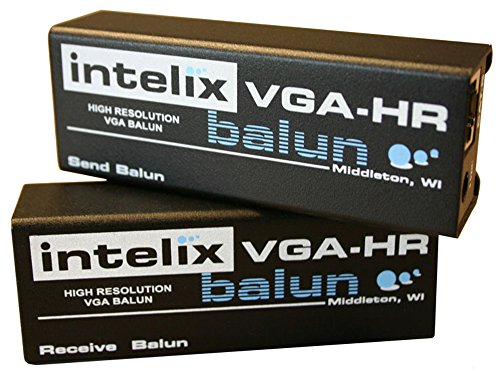

Liberty Cable Intelix VGA-HR-F Haute résolution à grande résolution VGA Cat 5 Modular Balun System

L'Intelix VGA-HR actif VGA Balun permet de transmettre des signaux VGA jusqu'à 350 pieds (UXGA: 1600 x 1200) en utilisant le câblage de paire torsadé Cat 5 standard.

Caractéristiques:
Environnement: VGA
 Dispositifs: moniteurs VGA, ordinateurs portables, projecteurs multimédias, PC, affichages à panneaux plats
 Signal vidéo d'entrée: 1,2 volts p-p
 Bande passante de l'amplificateur: 350 MHz
Âme réelle: 120 MHz
Focus: 25 à 350 pieds
 Connecteurs: Vidéo dans: HD-15, Vidéo Out: HD-15, Connecteur de liaison: RJ45
 Alimentation: 5 VDC (externe)
 Consommation d'énergie: 1 ampli
 Température: fonctionnement: 0 ° à 55 ° C, stockage: -20 ° à 85 ° C., Humidité: jusqu'à 95% non conduisé.
 Enceinte: métal blindé RF
 Dimensions: 1,9 "H x 1,6" W x 3,5 "D

Guide d'installation
1) À l'aide du câble de cavalier VGA de six pieds, connectez le VGA Send Balun à la sortie VGA à l'arrière de votre ordinateur.
2) Connectez le VGA Recevoir Balun au câble VGA fixé à votre moniteur.
3) Connectez le câble Cat 5 entre le VGA Send et recevez des baluns.
4) Branchez l'alimentation en 5 volts dans le VGA Send Balun; Le balun de réception tirera la puissance de l'unité d'envoi.
5) Transmettre le texte et les graphiques (tels que les icônes de bureau) du périphérique d'envoi au moniteur de réception.
6) Définissez la résolution de l'ordinateur sur le paramètre qui sera utilisé le plus souvent.
7) Vérifiez la qualité de l'image. S'il est floue ou démontrant, bascule les commutateurs de trempette au bas de l'unité jusqu'à ce que la qualité soit acceptable.
