Xantech SLLC1 Niveau de haut-parleur au niveau du niveau de ligne
Xantech SLLC1 Niveau de haut-parleur au niveau du niveau de ligne
Ne peut pas charger la disponibilité du ramassage

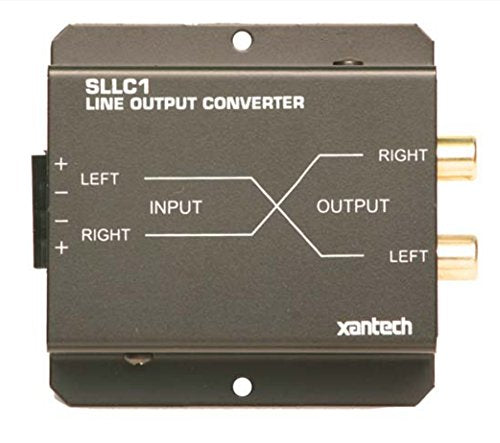

Le convertisseur de niveau de haut-parleur SLLC1 au niveau de ligne est un appareil simple qui permet d'utiliser le MRC44CTL ou Mraudio4x4ctl avec un amplificateur auxiliaire.
Le SLLC1 est connecté à la sortie de l'amplificateur (AUDIO ZONE) sur le système multi-pièces. Le SLLC1 convertit ensuite le signal de sortie de l'amplificateur en un signal de sortie au niveau de la ligne. Le signal de sortie au niveau de la ligne peut désormais être connecté à l'entrée de pré-amplificateur sur un amplificateur auxiliaire.
L'avantage d'utiliser un amplificateur auxiliaire est qu'il permet au système multi-pièces de se développer dans des zones telles que des piscines intérieures, de grandes zones extérieures ou même de longs couloirs.
Caractéristiques:
 Le SLLC1 est conçu pour prendre un système de 25 watts et convertir la sortie du haut-parleur en un signal de niveau de ligne typique.
 O Le SLLC1 ne doit pas être connecté à une sortie de haut-parleur qui peut fournir plus de 35 watts par sortie de canal.
Connecteur de bornes à vis à 4 broches. Utilisez 3 pieds de fil d'enceintes, taille 12AWG ou 14AWG.
 nécessite des câbles stéréo RCA. Pour des performances optimales, le câble ne doit pas dépasser 6 pieds.
 sans alimentation requise.
Guide d'installation
Avant de commencer l'installation, assurez-vous que tous les amplificateurs sont éteints. Si l'amplificateur auxiliaire a un gain réglable (niveau de volume), il est suggéré de le régler au niveau le plus bas.
Connectez la sortie de l'amplificateur (Zone Audio) sur le système multi-pièces à l'entrée sur le SLLC1.
Les sorties du haut-parleur gauche (+ / -) doivent être connectées aux entrées gauche (+ / -) SLLC1.
Le haut-parleur droit (+ / -) doit être connecté aux entrées droite (+ / -) SLLC1.
Assurez-vous d'observer les polarités de fil correctes.
Ensuite, connectez un câble RCA entre le SLLC1 et l'amplificateur auxiliaire.
