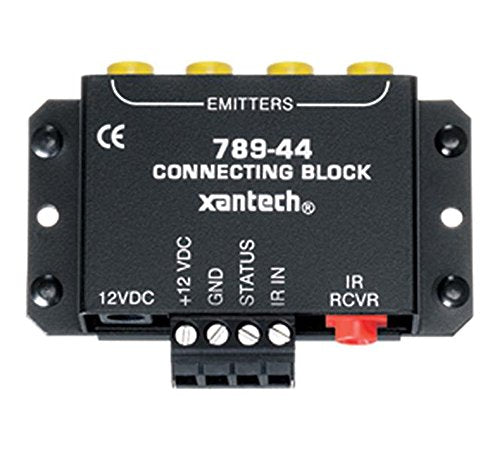

Xantech 78944 Bloc de connexion infrarouge infrarouge infrarouge IR 1 zone / 4

Le modèle 789-44 fournit un moyen rapide à faible coût de connexion des récepteurs IR Xantech et des claviers à quatre ou quatre doubles émetteurs, avec une alimentation électrique, dans un système de répéteur infrarouge. Il peut également fournir une expansion d'émetteur pour divers appareils Xantech, tels que les 590, 710, 792-10, 795-20, 796-20, etc. Le terminal d'état fournit un point d'attache pratique pour la tension pour conduire l'indicateur d'état sur certains Produits Xantech, comme le récepteur IR 780- 80

Caractéristiques:
 Entrées: 1 - Type de vis Plug-in 4-terminal. 1 - IR Récepteur "IR RCVR" Mini Jack stéréo 3,5 mm.
 Sorties: 4 - ports d'émetteur (mini-prises mono 3,5 mm) entraînés parallèles.
 contient une résistance de 470 ohms en série avec chaque sortie d'émetteur.
 Xantech 282, 283, 284 et 286 Mini émetteurs peuvent être utilisés.
 Exigences d'alimentation: 12 volts DC. Utilise 781RG ou 782-00 Alimentation. Remarque: Une alimentation n'est pas connectée au 789-44 lorsqu'elle est utilisée comme expanseur d'émetteur.
 2,1 mm Jack de puissance coaxiale.
 Dimensions: 2-15 / 16 "W x 1-3 / 4" D x 13/16 "H

Montage:
Le 789-44 peut être monté facilement sur un mur ou une étagère en utilisant les deux vis de métal en feuille fournies. L'unité peut être montée dans n'importe quelle orientation pour s'adapter à l'installation.
