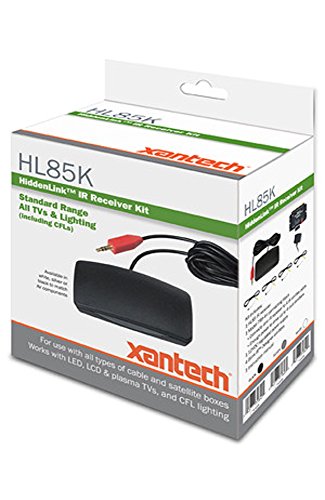

Xantech HL85BK LCD / CFL Link caché Universal 80 pieds Extendend Range Ir Receiver Kit

Le récepteur IR à liaison cachée est un petit assemblage de répéteur infrarouge à haut étagère. Il comprend un récepteur IR. un bloc de connexion 789-44, une alimentation et 4 émetteurs 283d. Le récepteur IR à liaison cachée est équipé d'un câble de 7 pieds et d'une mini-bouche stéréo de 3,5 mm, qui est branchée directement sur la prise RCVR »sur le 789-44. Il peut également être branché sur la prise RCVR Â ou IR RCVR d'autres blocs de connexion Xantech, tels que les modèles CB12, CB60 et 791-44. Le récepteur IR à liaison cachée est principalement destiné à être utilisé dans les installations où le bloc de connexion est à la portée de son câble de 7 pieds - comme lors de l'installation du récepteur IR de liaison cachée dans une armoire où l'équipement contrôlé est à huis clos.

Bloc de connexion
Le bloc de connexion inclus fournit l'énergie au récepteur IR, reçoit des signaux IR provenant du récepteur IR et distribue les signaux IR à quatre appareils en utilisant les émetteurs inclus. Les quatre ports d'émetteur parallèles avec 470-OHM Resistères entraînent quatre émetteurs simples (inclus) ou quatre deux émetteurs, vendus séparément.

Caractéristiques:
 Bande passante de fréquence des porteurs infrarouges: 25 â 60 kHz.
 Range de réception: jusqu'à 80 pieds, selon la sortie de télécommande
force et conditions ambiantes.
 Angle de réception nominale: 55 degrés hors de l'axe.
«Exigences du câble: voir« Installation ci-dessous.
 Max. Longueur de transmission: 1 mile à l'aide d'un fil de calibre 18.
 Sortie de courant maximale: 100mA
 entraîne des émetteurs IR via des blocs de connexion Xantech, des contrôleurs, etc.
 Dimensions: 2,00â x3.15â x0,70 (51 mm x 80 mm x 18 mm)
 Exigences d'alimentation: + 12VDC, 20mA.

Compris:
1 x récepteur IR lien caché
1 x bloc de connexion
1 x alimentation
4 x Émetteurs IR de concepteur
