Xantech ML95 Micro Link 120 pieds Plage étendue Récepteur IR universel / plasma

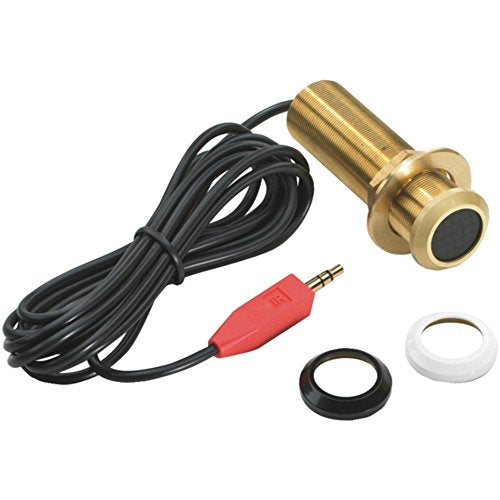

Le récepteur IR Micro Link est un petit assemblage de répéteur infrarouge de style hole. Le récepteur IR Micro Link est équipé d'un câble de 7 pieds et d'une prise de mini-stéréo de 3,5 mm, qui est branchée directement sur la prise RCVR »sur le bloc de connexion, telles que les modèles 789-44, CB60 et 791 -44. Le récepteur IR Micro Link est principalement destiné à être utilisé dans les installations où le bloc de connexion est à la portée de son câble de 7 pieds - comme lors de l'installation du récepteur IR Micro Link dans une armoire où l'équipement contrôlé est à huis clos.

Caractéristiques:
 Bande passante de fréquence de modulation infrarouge: 25 â 60 kHz.
 Range de réception IR: jusqu'à 120 pieds, selon la force de sortie de télécommande et les conditions ambiantes.
 Angle de réception: 55 degrés hors de l'axe pour une réduction de la plage de 50%.
 Exigences du câble: 3-conducteurs. Utilisez 24 de calibre jusqu'à 200, 22, calibre jusqu'à 600 calibre 20 jusqu'à 2000, 18 calibre jusqu'à 5000 ok non blindées.
 Max. Longueur de transmission: 1 mile à l'aide d'un fil de calibre 18.
 Sortie de courant maximale: 100mA
 entraîne des émetteurs IR via des blocs de connexion Xantech, des contrôleurs, etc.
Dimensions: 0,7 diamètre x 2,2 de profondeur (18 mm x 56 mm).
 Exigences d'alimentation: + 12VDC, 20mA.

Montage
Percez un trou de 1/2 dans n'importe quelle surface, comme un panneau d'armoire. Passez le plomb et le corps du ML95 à travers le trou et fixez de l'arrière avec l'écrou (fourni).

Compris:
 Universal Micro Link IR Receiver étendue
 Manuel du propriétaire
Âmes noires, laiton et blanc
